202507【問題7】電気・機械

問題７　電気回路
次の1および２の記述は、電気回路について述べたものです。（　　　）にあてはまる最も適切な数値を下の選択肢からそれぞれ１つずつ選び、その記号を答えてください。

↓
↓
↓

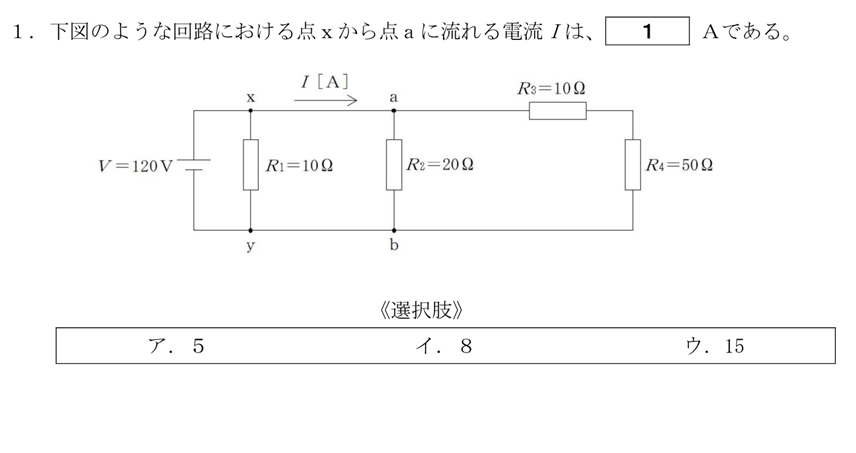

（答え） イ.8 ＊電気回路１ P22～P33

R3・4＝　R３＋R4　＝10＋50＝60

R２・３＝ R２・R３／R２＋R３＝ 20×60／20＋60＝1200／80＝15

I＝V／R２・３　＝120／15＝８

↓
↓
↓

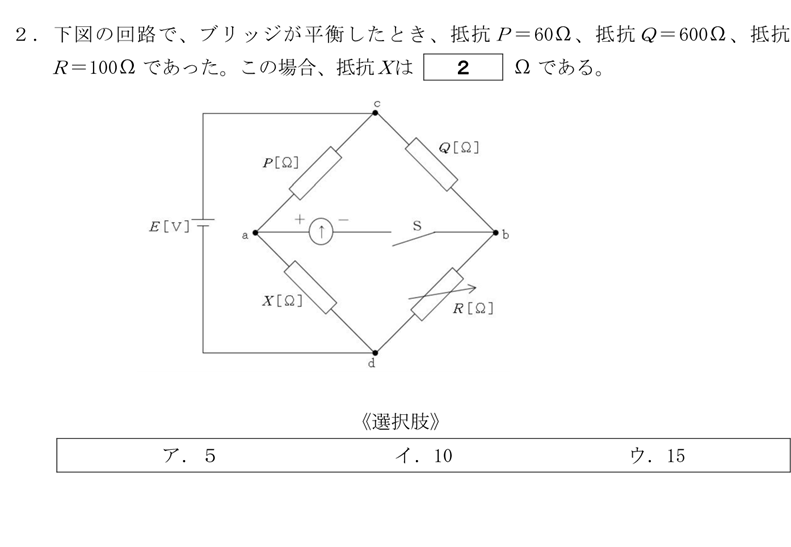

（答え） イ．10 ＊電気回路１ P3８

直並列回路
＊ad間とac間の電位差ゼロ。
Ｖ×Ｘ／（Ｘ＋Ｒ）＝　Ｖ×Ｐ／（Ｐ＋Ｑ）
XP＋XQ＝XP＋PR
XQ＝PR
600X＝60×100
X＝10
